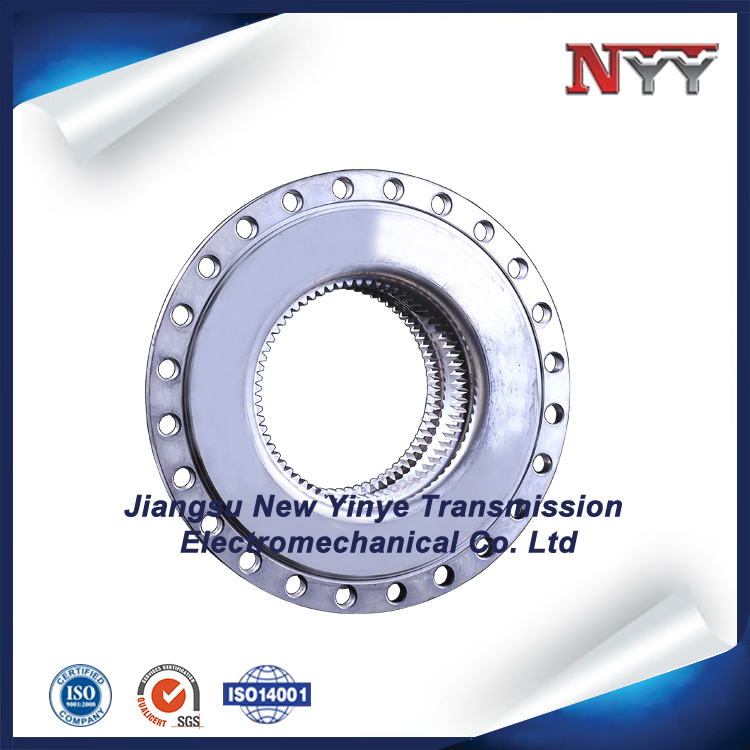

在挖掘機、破碎機、回轉窯這些“大塊頭”機械設備里，有個不起眼卻關鍵的零件——齒圈。它不像齒輪那樣“小巧靈活”，而是個直徑常達幾米、重量能噸的“鋼鐵圓環”，卻要扛起傳遞巨大動力、帶動設備運轉的重任。能撐得起大型機械的“折騰”，全靠它身上這些硬核特點，就用大白話拆解給你看。?
一、“個頭大、強度高”，能扛住“千鈞之力”?
大型機械運轉時的力量有多驚人？比如挖掘機轉動鏟斗，瞬間扭矩能達到上萬牛?米，相當于幾十個人一起使勁掰方向盤——而齒圈作為動力傳遞的“關鍵紐帶”，先“自身夠硬”。?
所以大型齒圈的個特點就是“體型大、強度高”：直徑從1米到十幾米不等，比如回轉窯的齒圈直徑能過5米，光自重就有好幾噸；材質上大多用高強度合金鋼材（比如45號鋼、20CrMnTi），還會經過淬火、調質等熱處理，讓齒圈的硬度和韌性都達標，就算長期承受巨大壓力，也不容易變形、斷裂。就像給大型機械裝了個“結實的傳動骨架”，不管設備怎么“發力”，齒圈都能穩穩接住。?
二、“精度嚴、誤差小”，避免設備“卡殼晃蕩”?
大型機械對運轉穩定性要求——比如盾構機在地下挖掘，要是齒圈和齒輪咬合不準，機身就會晃蕩，輕則影響挖掘精度，重則導致設備故障。所以大型齒圈的個特點是“高精度加工，誤差極小”。?
生產時會用大型數控車床、磨齒機精細加工齒形，確保每一個齒的齒距、齒高誤差都控制在0.1毫米以內（比頭發絲還細）；齒圈的內孔、端面也會加工，保證和設備回轉支撐的配合間隙恰到好處，不會太松導致晃動，也不會太緊導致卡殼。比如破碎機的齒圈，運轉時齒輪和齒圈咬合得嚴絲合縫，設備轉動起來平穩無聲，不會像普通齒圈那樣“咯噔咯噔”響，既延長了設備壽命，又保證了作業精度。?
三、“損、”，能經住“惡劣考驗”?
大型機械設備大多在戶外、礦山、工地等惡劣環境工作——挖掘機要面對塵土飛揚，海上作業的機械要承受海水腐蝕，回轉窯要接觸高溫物料，齒圈要是不，用不了多久就會磨壞、生銹。所以它的第三個特點是“強耐候性，能抗造”。?
表面會做處理：比如滲碳淬火，讓齒面硬度大幅提升，就算和齒輪長期摩擦，也不容易磨損；有的還會涂防銹涂層、做鍍鋅處理，抵抗雨水、海水的腐蝕；針對高溫環境的齒圈，還會選用耐溫材質，避免高溫下出現軟化、變形。就像給齒圈穿了層“防護鎧甲”，不管是風吹日曬、塵土侵蝕，還是高溫、潮濕，都能長期穩定工作，減少維修次數，幫企業節省成本。?
四、“結構適配性強”，能“量身貼合”不同設備?
不同大型機械的工作需求不一樣——挖掘機需要齒圈帶動回轉平臺靈活轉動，破碎機需要齒圈傳遞大扭矩，回轉窯需要齒圈和托輪配合支撐筒體。所以大型齒圈的第四個特點是“結構靈活，能按需定制”。?
比如有的齒圈會設計成“分體式”，把一個大齒圈分成幾瓣，方便運輸和安裝（畢竟整體式大齒圈太重，運輸?shù)焦さ睾茈y吊裝）；有的會在齒圈內側加工出定位孔、鍵槽，對接設備的回轉支撐；還有的會根據設備的受力情況，加厚齒圈的某些部位，增強局部強度。就像“量體裁衣”，不管是哪種大型機械，都能找到適配的齒圈，不會因為結構不合導致安裝麻煩或運轉故障。?
五、“帶輔助設計”，方便“安裝維護”?
大型齒圈又大又重，安裝和維修時特別費勁——要是沒有輔助設計，光靠人力很難對位、檢查故障。所以它的第五個特點是“自帶貼心輔助結構”。?
比如齒圈外側會預留起吊孔，方便用起重機吊裝；有的會在齒圈端面刻上定位標記，安裝時能快速對準齒輪；還有的會設計觀察孔、油道，方便工作人員定期檢查齒圈磨損情況，給齒面加注潤滑油，減少摩擦損耗。這些小設計看似不起眼，卻能大幅降低安裝、維護的難度，讓工作人員不用再“費大力氣”，既提高了效率，又降低了作業風險。?
其實大型機械設備的齒圈，看似只是個“鋼鐵圓環”，實則是集“高強度、高精度、高性”于一身的關鍵零件。它的每一個特點，都是為了適配大型機械的“大動力、高要求、惡環境”，默默支撐著設備穩定運轉，是工業生產中不可或缺的“力量傳遞者”。了解這些特點，也能幫企業地選擇、維護齒圈，讓大型設備發揮更大作用！?
